Система смазки шагаюшего экскаватора ЭШ20-90С

Добавлено: 25.05.2015


Произведен запуск в эксплуатацию автоматической централизованной системы смазки (АЦСС) экскаватора ЭШ20-90С производства ОАО "Уралмашзавод".

Специалистами ООО "Гидролинк" выполнен весь комплекс работ:

  • разработка проектной и рабочей документации;
  • изготовление насосных станций и основных узлов АЦСС;
  • монтажные и пуско-наладочные работы.

Система осуществляет смазку следующих элементов экскаватора:

  • подшипниковые узлы головных и поддерживающих блоков на стреле;
  • подшипниковые узлы блоков наводки и обводных блоков тяговых канатов;

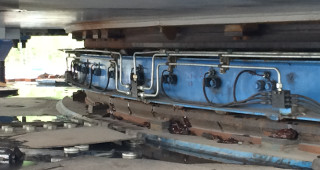

  • подшипники роликового круга;
  • центральная цапфа;

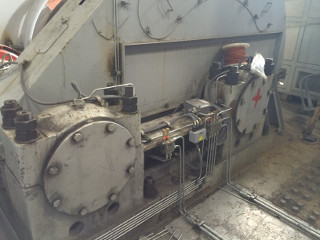

  • подшипники редуктором грузовой и тяговой лебедок;
  • открытые зубчатые передачи обеих лебедок;
  • открытые зубчатые передачи механизма поворота;
  • узлы механизма шагания.

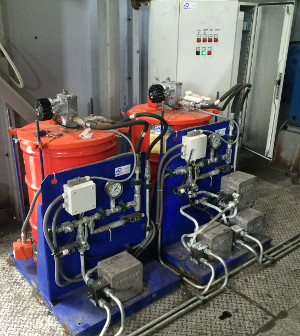

Ввиду того, что для смазки различных узлов применяется свой определенный тип смазки, АЦСС состоит из двух независимых контуров, в составе каждого из которых имеется своя отдельная насосная станция.

В качестве расходных емкостей предусмотрено использование стандартной евро-бочки емкостью 200 л.

Система управления на базе программируемого контроллера Siemens смонтирована в защищенном шкафу и обеспечивает работу АЦСС в двух режимах:

  • режим экскавации (происходит смазывание только тех узлов, которые задействованы в данном режиме - все, кроме механизма шагания);
  • режим шагания (происходит смазывания только узлов механизма шагания).
При проектировании данной АЦСС специалистами  ООО "Гидролинк" было реализовано комбинированное решение гидравлической системы. Так, например, для смазки узлов лебедок была применена концепция двухлинейной системы с двухлинейными питателями.
А для смазки элементов роликового круга и головных блоков применяется система с прогрессивными распределителями.
