Система смазки для шаровой мельницы

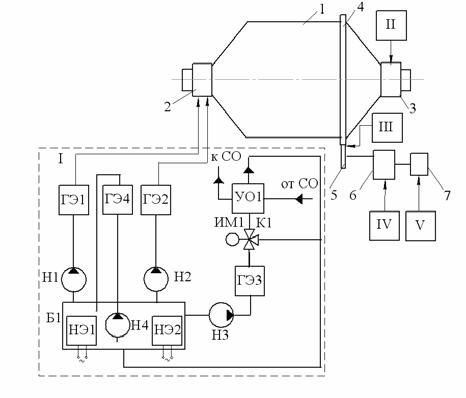

Схема систем смазки мельницы самоизмельчения включает две централизованные системы жидкой смазки: питательного (I) и разгрузочного (II) подшипников цапф мельницы. Венцовая пара (III), подшипники редуктора привода (IV) и электродвигатель мельницы (V) обслуживаются специализированной станцией густой смазки [2]. Элементы оборудования следующие:

  • мельница самоизмельчения,
  • питательная (2) и разгрузочная (3) цапфы,
  • венцовая 4 и приводная 5 шестерни,
  • редуктор 6 и электродвигатель 7.

Загрузочная и разгрузочная части мельницы 1 включают цапфы 2 и 3, связанные с её торцевыми крышками и опираются на подшипники с баббитовой заливкой (смазываются жидкой смазкой). В состав централизованной системы подшипника 2 входят насосы высокого Н1 и низкого Н2 давления, циркуляционный насос Н3 для охлаждения масла, погружной насос Н4 для перемешивания масла в маслобаке, элементы гидросистем ГЭ1 – ГЭ4 (фильтры, обратные и предохранительные клапаны и др.), устройство охлаждения УО (маслоохладитель), через который по одним каналам циркулирует нагретое масло, а по другим – охлаждающая жидкость из системы охлаждения СО, регулирующий клапан К1 с электрическим приводом ЭМ и маслобак Б1 с нагревательными элементами НЭ. Локальные системы автоматического регулирования (САР) с помощью контроллеров обеспечивают регулирование температуры в контурах охлаждения масла подшипников мельницы самоизмельчения путем изменения расхода холодной воды через маслоохладитель УО.

Обязательно необходима смазка открытой зубчатой передачи.
